Исследуйте FNB41560: таблицы данных, функции и приложения
1/15/2025 3:00:09 PM
FNB41560 - это интеллектуальный модуль питания, идеальный для управления двигателями в таких приборах, как стиральные машины и промышленные вентиляторы. Он сочетает в себе мощный инвертор 600 В, 15 А с встроенными функциями безопасности в небольшой упаковке, что делает его отличным для надежной и эффективной работы двигателя.
FNB41560 Обзор
FNB41560 - это интеллектуальный модуль питания, предназначенный для приводов двигателей переменного тока в приложениях с низкой мощностью, таких как стиральные машины и промышленные вентиляторы. Он оснащен трехфазным инверторным мостом IGBT 600 В, 15 А, который интегрирует интегральные блоки управления для управления воротами и защиты, обеспечивая высокопроизводительное компактное инверторное решение. Модуль включает в себя встроенные загрузочные диоды и разделенные отрицательные терминалы связи постоянного тока для простого размещения PCB и эффективного зондирования тока инвертора. Он также поставляется со встроенным термистором для мониторинга температуры и множеством функций защиты, включая блокировки под напряжением и защиту от перетока, обеспечивающие надежность и безопасность в работе.

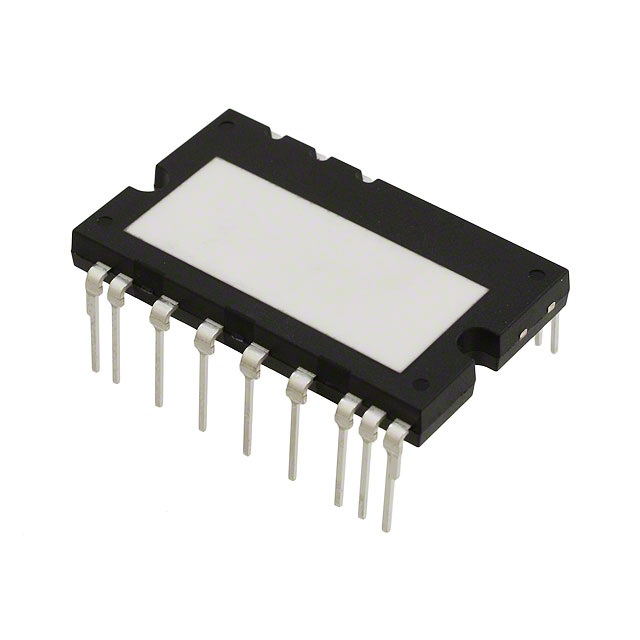

Размещенный в модуле 26-PowerDIP, FNB41560 сертифицирован UL с номинальной изоляцией 2000 Врмс/мин, что делает его подходящим для монтажа через отверстие. Хотя этот модуль не рекомендуется для новых конструкций, он остается надежным выбором для существующих приложений, требующих эффективных, экономичных решений.
Заказы на FNB41560 доступны для предприятий, стремящихся обеспечить поставку этого основного компонента.
FNB41560 Особенности
• Сертификация UL: Сертифицирована в соответствии с UL1557 с номером файла E209204, обеспечивая соответствие стандартам безопасности.
• Интегрированные драйверы ворот и защита: сочетает драйверы ворот и защитные схемы в модуле, упрощая конструкцию и повышая надежность.
• Низкое тепловое сопротивление: Использует керамическую подложку для достижения низкого теплового сопротивления, улучшая рассеивание тепла.
• Низкие потери, номинальные IGBT с коротким замыканием: Особенности IGBT, предназначенные для низкой потери мощности и защиты от короткого замыкания, повышая эффективность и безопасность.
• Встроенные загрузочные диоды: включает в себя загрузочные диоды и специальные штыфки Vs, упрощая макет PCB и уменьшая количество компонентов.
• Интегрированный термистор NTC: содержит встроенный термистор NTC для быстрого контроля температуры, помогающий в тепловом управлении.
• Отдельные штифты с открытым излучателем: обеспечивает отдельные штифты с открытым излучателем от низкосторонних IGBT, облегчая точное трехфазное датирование тока.
• Единозаземленный источник питания: работает с одним заземленным источником питания, упрощая управление энергией.
• Изоляционный рейтинг: предлагает номинальную изоляцию 2000 Врмс в минуту, обеспечивая надежную электрическую изоляцию. Эти особенности делают FNA41560T2 подходящим для применения в бытовой технике и промышленных системах управления двигателями.
FNB41560 интегрирует шесть изолированных двополярных транзисторов (IGBT), конфигурированных в качестве трехфазного инверторного моста, каждый из которых соединен с диодом свободного колеса для управления индуктивными нагрузками. Каждый IGBT управляется специальными интегральными блоками драйвера ворот, обеспечивая эффективное переключение и защиту. Модуль включает в себя встроенные загрузочные диоды, которые облегчают генерацию необходимых напряжений привода ворот для высокосторонних IGBT, упрощая конструкцию источника питания. Кроме того, интегрированный термистор NTC обеспечивает быстрый контроль температуры, повышая надежность системы за счет включения механизмов тепловой защиты. Отдельные штифты с открытым излучателем для низкосторонних IGBT позволяют точно дать ток в каждой фазе, что идеально подходит для точного управления двигателем. Эта компактная интеграция в полностью изолированный пакет упрощает макет PCB и уменьшает общее количество компонентов в приложениях привода двигателя.
FNB41560 Приложения
Управление движением
Идеально подходит для точного управления индукционными двигателями переменного тока, BLDC и PMSM в системах автоматизации, предлагая интегрированные драйверы ворот и функции защиты для эффективной и надежной работы.
Домашняя техника
Подходит для таких приборов, как кондиционеры и холодильники, обеспечивая компактные и высокопроизводительные инверторные решения, которые повышают энергоэффективность и надежность системы.
Промышленные двигатели
Применяется в промышленных приводах двигателей, обеспечивая надежную производительность с такими функциями, как низкие потери, номинальные IGBT с коротким замыканием, и встроенный контроль температуры для обеспечения долговечности и безопасности в требовательных условиях.
Схема применения FNB41560
Применная схема FNB41560 является примером ее роли в трехфазных системах управления двигателем. Он подключается к источнику питания постоянного тока через терминалы P и N, а терминал P связан с положительной шиной постоянного тока, а терминал N с отрицательным. Выходные терминалы U, V и W взаимодействуют с соответствующими фазами двигателя, облегчая эффективную доставку мощности. Сигналы управления для шести IGBT управляются через входные штифты, обычно управляемые микроконтроллером или DSP, что позволяет точно модулировать скорость и крутящий момент двигателя. Встроенные загрузочные диоды упрощают подачу драйвера на высокой стороне, снижая требования к внешним компонентам. Кроме того, интегрированный термистор NTC позволяет быстро контролировать температуру, улучшая защиту системы. Эта компактная интеграция упрощает конструкцию ПХД и улучшает общую надежность системы.
Вывод
В целом, FNB41560 является надежным выбором для управления двигателями, предлагая компактную конструкцию с высшими функциями безопасности. Хотя это не для новых проектов, он остается ценным для нынешних систем, нуждающихся в умных, экономичных решениях. Этот модуль является свидетельством устойчивого дизайна и продолжает влиять на будущие энергетические технологии.
